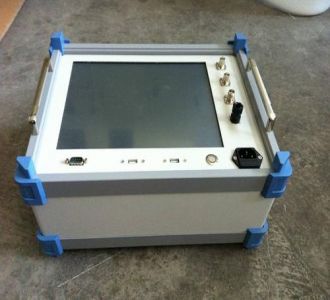

介质损耗测试仪（简称介损仪，英文 Dielectric Loss Factor Tester / Tan Delta Tester）是一种用于测量高压电气设备绝缘介质损耗因数（tanδ）和电容量（Cx）的高精度专用仪器，是电力系统预防性试验中评估设备绝缘状况的核心检测工具，被誉为绝缘性能的"诊断专家"。
工作原理
现代介损测试仪主要采用矢量运算法：仪器内部逆变器产生测试高压源，经升压变压器施加到被试品上，同时通过内置高稳定度标准电容器构成标准回路。高精度采集电路分别测得标准回路电流与被试回路电流的幅值和相位差，利用数字信号处理（DSP）及快速傅里叶变换（FFT）技术，实时计算得出被试品的电容值（Cx）和介质损耗正切值（tanδ）。
为应对变电站强电场干扰，仪器普遍采用变频抗干扰技术，输出45Hz/55Hz或55Hz/65Hz异频正弦波，自动避开50Hz工频干扰，从根本上解决了强电场环境下的准确测量难题。
核心测量参数
表格
下载为表格
导出为图片
参数 含义 诊断意义
介质损耗因数（tanδ） 绝缘材料在交变电场中能量损耗程度的无量纲比值 值越大说明绝缘受潮、老化、劣化越严重，是判断绝缘状况最灵敏的指标
电容量（Cx） 被试设备的等效电容值 受潮时电容增大，老化干枯时电容减小，显著变化可能意味着内部元件击穿或断路
简单来说，通过"tanδ"看绝缘材料的"质量"，通过"Cx"看绝缘结构的"状态"。
主要技术参数
表格
下载为表格
导出为图片
项目 参数
高压输出 0.5kV～10kV，多档可调或连续平滑调节
输出频率 45Hz/55Hz、55Hz/65Hz等异频，支持50Hz/60Hz
tanδ测量范围 0～1（分辨率0.0001）
电容量测量范围 3pF～60000pF（内接），外接可达≤10μF
tanδ测量精度 ±(1%读数+0.04%)～±(1.5%±0.09%)
电容量精度 ±(1%读数+5pF)～±(1.5%±2pF)
工作电源 AC 220V±10%，50Hz±1Hz
工作温度 -5℃～40℃（部分型号-15℃～50℃）
相对湿度 30%～85%（部分型号<90%）
仪器重量 约16kg～30kg
输出功率 0.6kVA～1.5kVA
数据存储 100～255组，支持U盘导出
测试方法
表格
下载为表格
导出为图片
方法 适用场景 特点
正接法 被试品对地绝缘（如套管、电容器） 精度高，被试品不接地时使用
反接法 被试品一端直接接地（如变压器绕组对地） 现场最常用，适应接地设备
外接法 需外接标准电容器和调压器 适用于大电容试品或特殊要求
CVT自激法 电容式电压互感器（CVT） 一次接线同时测量C1、C2的tanδ和电容
核心功能特点
全自动测量：微处理器控制，一键完成升压、测量、降压全过程，中文菜单提示操作
变频抗干扰：采用异频技术+数字陷波滤波，在500kV及以下强干扰现场仍能准确测量
CVT专项测试：支持C1/C2同时测量、不拆高压引线测量、反接线低压屏蔽测C0，自动补偿母线接地影响
多功能集成：部分高端型号集成CVT变比测量、LCR自动测量、绝缘电阻测试（极化指数/吸收比）等功能
多重安全保护：高压短路/击穿/过流保护、未接地锁死升压、防误操作、触电保护（自动切断高压）、紧急停机按钮
数据管理：大屏幕中文液晶显示（部分为触摸屏），内置微型打印机，支持U盘导出和上位机软件管理
典型应用场景
表格
下载为表格
导出为图片
设备类型 测试内容 诊断目的
电力变压器 绕组间、绕组对地的tanδ和电容 评估变压器油及整体绝缘状况
电容式电压互感器（CVT） C1、C2的tanδ和电容量 检测电容元件劣化、受潮
高压套管 芯棒对末屏的tanδ和电容 判断套管是否受潮或老化
电流/电压互感器 一次对二次及地的绝缘 评估互感器绝缘性能
高压电缆 芯线对屏蔽层的tanδ 评估电缆绝缘老化情况
耦合电容器 tanδ和电容量 定期监测绝缘性能
绝缘油 配合标准油杯测量油介损 判断油质是否劣化
发电机 定子绕组绝缘损耗 评估发电机绝缘状态
结果判定方法
tanδ值：与历年数据纵向比较，即使未超标但增长趋势明显也应引起重视；与同类型设备横向比较，差异过大需排查
电容量Cx：电容型设备电容值变化一般不超过±5%，超出应怀疑内部元件缺陷
温度修正：tanδ值受温度影响较大，结果分析时应折算到同一温度下比较
测试条件：环境温度不低于5℃，湿度不大于80%，试品须停电接地充分放电并清洁表面
执行标准
表格
下载为表格
导出为图片
标准编号 名称
DL/T 962-2005 高压介质损耗测试仪通用技术条件
GB/T 20833.3-2018 介质损耗因数测量相关标准
GB/T 5654-2007 液体绝缘材料工频相对介电常数、介质损耗因数和直流电阻率的测量方法
GB/T 31838系列 固体绝缘材料介电和电阻特性
JJG 116 介质损耗因数测试仪检定规程
操作要点
安全第一：严格执行停电、验电、挂接地线流程，确认试品完全断电并充分放电
可靠接地：仪器接地端子必须可靠接地，未接地时仪器应锁死禁止升压
接线正确：正接法UH端为高电压，反接法IX端为高电压，带高压线缆须与地保持足够距离
严禁带电切换：测量过程中严禁操作试验电压选择开关
测试后放电：测试完毕后先断电，再对试品充分放电
使用原装线缆：尽可能使用厂家随仪器提供的专用测试线以确保测量准确度
