高压无线核相仪
高压无线核相仪（又称无线高压核相器、高压语音核相仪）是用于电力线路、变电所相位校验和相序校验的便携式检测设备，通过无线传输技术实现两路高压线路之间的相位比对，判断是否同相，广泛应用于电网并网、线路改造和日常运维。

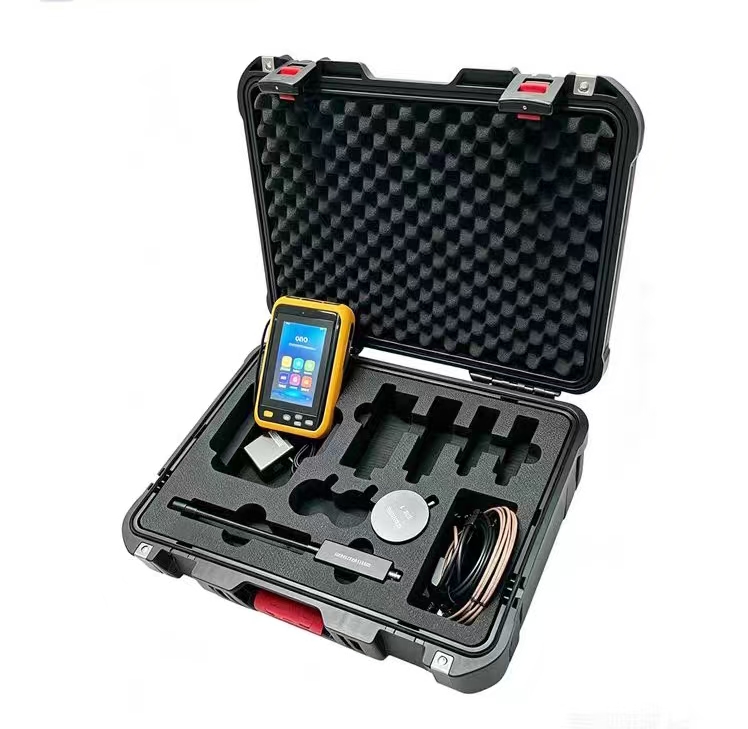

高压无线核相仪由以下几部分组成：
发射器（采集器/探测器）：X、Y两个，分别接触或靠近两路被测导线，采集相位信号并通过无线方式发射
接收器（主机）：接收两个发射器的信号，计算相位差并显示核相结果
绝缘伸缩杆：环氧树脂材质，用于将探测器送至高压导线附近，缩态约600–670mm，伸态约3000–3200mm
附件：USB通讯线、数据上传软件、自校线、充电装置等
基于电磁感应原理和无线传输技术：
两个探测器分别靠近或接触两路被测高压导线
导线中的交流电在探测器感应线圈中产生交变电动势
探测器将感应到的相位信号处理后，通过无线射频（315MHz/433MHz/2.4G跳频等）发送给主机
主机接收两路信号后进行相位比较，计算相位差并判定同相或异相
结果通过液晶屏显示，并伴有语音提示（"同相"/"异相"）
远距离核相模式下，通过GPS/北斗卫星授时技术实现两地同步采样，可完成数百公里范围内的相位差测量。
核相电压范围 10V～500kV（部分型号可达550kV）
相位量程 0°～360°
相位分辨率 1°
相位差误差 ≤5°（部分型号同相误差≤±7°，异相误差≤±12°）
频率范围 45.0Hz～65.0Hz
无线传输距离 视距100～200m（远距离模式可达500km以上）
采样速率 3次/秒
绝缘杆耐压 ≤110kV（标准杆），≤220kV（加长杆）
数据存储 200组
工作温度 -35℃～+50℃
湿度 ≤95%RH
主机显示 3.5寸/4.3寸真彩液晶屏
电源 可充电锂电池
核相：判断两路线路是否同相，防止并网时相序错误导致短路
验电：具备高压验电器功能，接触强电场时自动声光报警
测相序：判断正相序（120°）或逆相序（240°）
频率测量：实时显示电网频率
电压等级显示：自动识别被测线路电压等级
变压器组别分析：可判断变压器接线组别是否匹配
电流/漏电流测试（部分型号）：X探测器内置柔性线圈，可测量0～20000A电流，支持电缆漏电巡查
语音播报：实时语音提示"X信号正常""同相""异相"等
接触式核相 35kV以下裸导线，或110kV以下有绝缘外皮的导线 探测器探针/探钩直接接触导线
非接触式核相 35kV以上裸导线 探测器逐渐靠近导线，感应电场信号即可
非接触核相时，110kV–220kV线路采集头置于导线下方300mm–1000mm处；500kV线路置于导线下方1000mm–2000mm处。
电力系统：变电站并网核相、输电线路改造定相、配电网相序校验
铁路系统：牵引供电线路相位检测
冶金化工：高压供电系统相位核对
新能源：光伏/风电并网前的相位校验
工矿企业：高压开关柜（中置柜、环网柜）核相
DL/T 971-2017 带电作业用交流1kV～35kV便携式核相仪
IEC 60855 带电作业用核相仪
GB 13398-2008 带电作业用空心绝缘管、泡沫填充绝缘管和实心绝缘棒
使用前自检：将自校线接入220V电源，X、Y采集器分别连接自校线两端，主机应显示"同相"或相位差0°
操作人员须持证：按电力部门高压测试安全距离标准操作
绝缘杆定期试验：首次使用前及每年须进行耐压试验，第一节杆内置天线不可进行耐压试验
电池维护：长期不用时取出采集器电池，每年至少更换一次
存放要求：置于干燥、通风环境，避免高温潮湿多尘
禁止随意拆卸：属精密仪表，非专业人员不得拆解
接触强电场自动报警：听到报警声应立即停止操作，确认安全后再继续
对比项 无线核相仪 有线核相仪
连接方式 无线传输，无需连线 需长距离测试线连接
安全性 高，人员可保持安全距离 较低，需靠近带电体布线
操作效率 高，一人即可完成 低，需多人配合布线
适用场景 跨区域、远距离、复杂地形 近距离、同杆塔
设备成本 较高 较低
抗干扰 符合EMC标准，适应强电磁场 线缆易受干扰
