高压无线核相仪
高压无线核相仪（又称无线核相器、高压语音核相仪）是一种用于电力线路、变电所带电状态下进行相位校验和相序校验的专用安全工器具，通过无线传输技术实现两个或多个高压采集点的相位信号实时比对，是电网并网、环网改造和线路检修中保障相序正确的核心设备。
工作原理

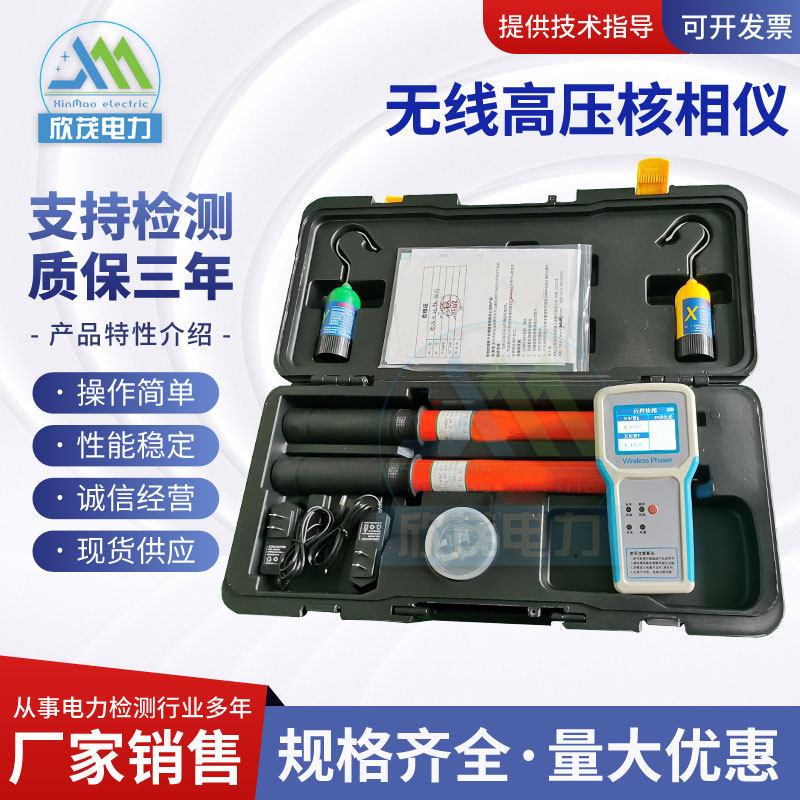

高压无线核相仪由两个发射器（采集器/探测器）和一个接收器（主机）组成，工作流程如下：
信号采集：两个采集器分别通过接触式（挂接导线）或非接触式（电磁感应）方式，从被测高压导线上获取电压相位信号
无线传输：采集器将处理后的相位信号通过无线射频（315MHz/433MHz/2.4G跳频等）发送给主机
相位比对：主机接收两路信号后，计算两组电压之间的相位差角度，自动判定同相或异相
结果输出：通过液晶屏显示相位差数值、向量图，同时以语音提示"同相"或"注意，相位不同"
远距离核相采用GPS/北斗卫星授时技术：各采集器内部时钟与UTC时间同步（误差在微秒至纳秒级），各自独立记录带精确时间戳的相位数据，主机通过时间戳对齐波形后计算相位差，可实现≥500km的远程相位比对。
核心功能
核相：判断两条线路或两个电源之间是否为同相，防止并网时相序错误导致短路事故
验电：检测线路是否带电，替代传统验电器功能
测相序：判断A/B/C三相的相序是正相序还是逆相序
频率测量：实时显示电网频率（45Hz~65Hz范围）
变压器组别分析：部分型号支持变压器接线组别判定
关键技术参数
表格
下载为表格
导出为图片
参数 典型范围
核相电压范围 10V ~ 500kV（部分型号5V~220kV）
相位量程 0° ~ 360°
相位差准确度 ≤5°（部分型号自校误差≤±3°）
频率准确度 ±0.1Hz
频率量程 45.0Hz ~ 65.0Hz
无线传输距离 视距100m~200m（近距离），≥500km（GPS远程）
相位分辨率 1°
采样速率 3次/秒
绝缘杆长度 缩态600~670mm，伸态3000~3200mm
绝缘杆耐压等级 ≤110kV（标准杆），≤220kV（加长杆）
高压测量泄漏电流 ＜10μA
数据存储 200~1000组，支持USB上传
供电方式 可充电锂电池
工作温度 -35℃ ~ +50℃
相对湿度 ≤95%RH
同相/异相判定标准
同相：相位差≤15°（部分型号以≤30°为界），语音提示"同相"
异相：相位差≈120°或180°（或100°~140°、220°~260°范围内），语音提示"注意，相位不同"
特殊情况：两组线路接线组别不同时，可能出现30°或60°的固定相位差，需结合组别分析判断
接触式与非接触式核相
根据电压等级不同，核相方式有所区别：
≤10kV：采集器可直接接触导线或绝缘皮进行核相
≥66kV：可采用接触或非接触方式
110kV~220kV：采集器置于导线下方300mm~1000mm处，通过电磁感应采集信号
500kV：采集器置于导线下方1000mm~2000mm处（左右允许偏差300mm）
安全保护机制
非接触测量：高压线路无需直接接触导线，避免触电风险
绝缘杆防护：采用无碱玻璃纤维布+环氧酚醛树脂材质，高绝缘、防潮、抗冲击
语音提示：远距离即可通过声音获知核相结果，无需低头看屏幕
EMC电磁兼容：符合电磁兼容标准，适应复杂电磁场干扰环境
自动关机：连续1小时无操作自动关机，节省电量
典型应用场景
电网并网：新建变电站或线路投运前，核对两侧电源相位一致性
环网核相：环网柜、中置柜等配电设备六相同步检测
线路改造：线路改接、迁改后验证相序正确性
双电源切换：确认备用电源与主电源相位一致
跨站远程核相：利用GPS授时技术，对相距数百公里的两条线路进行相位比对
日常巡检：带电验电、相序确认
执行标准
DL/T 971-2017：带电作业用交流1kV~35kV便携式核相仪（现行行业标准）
GB 13398-2008：带电作业用空心绝缘管、泡沫填充绝缘管和实心绝缘棒
IEC 60855：带电作业用绝缘杆和附件
使用注意事项
人员要求：操作者须经高压操作培训并持证上岗，现场至少三人（两人操作、一人监护），严禁单人操作
使用前自检：检查绝缘杆完好无裂纹、电池电量充足、X/Y采集器信号正常，核相前必须先验电
环境限制：雨天、雾天、潮湿天气及有结露场所禁止使用；远离强磁场和大型设备
操作规范：35kV及以上严禁直接接触裸导线，必须使用非接触感应核相；X/Y采集器不可混用；核相应逐相核对（A对A、B对B、C对C）
结果确认：必须以主机显示加语音提示双重确认，不可凭经验判断；相位不对时严禁并网或合闸
维护保养：绝缘杆首次使用前及每年需进行耐压试验；长期不用取出采集器电池，每年至少更换一次；存放于干燥通风环境
选型避坑要点
精度核查：要求厂家提供第三方检测报告，重点核查相位差准确度（应≤5°）和频率准确度（应±0.1Hz），警惕虚标参数
电压适配：确认电压适配范围覆盖实际使用场景，优先选择具备"电压自适应识别"功能的机型
传输距离：实地测试无线传输稳定性，确保标称距离内信号连续、数据无延迟
绝缘安全：核查绝缘杆材质和耐压等级是否匹配被测电压，避免低价劣质产品绝缘击穿风险
