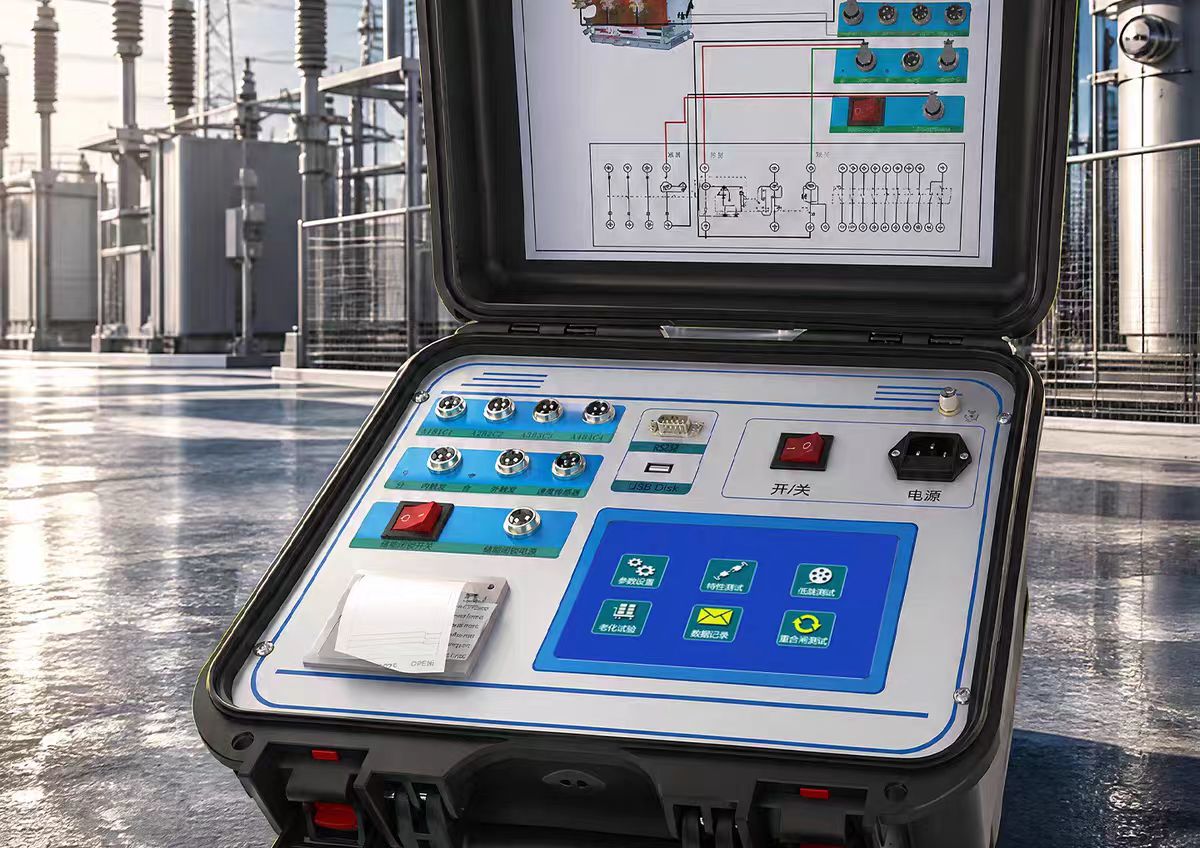

介质损耗测试仪（简称"介损仪"）是一种用于工频高压环境下精确测量高压电气设备绝缘性能的专用仪器，通过测量介质损耗因数（tanδ）和电容量（Cx）两个关键参数，实现对变压器、互感器、套管、电缆等设备绝缘状态的无损诊断，是电力系统预防性试验中不可或缺的核心工具。
核心测量参数
介损仪的核心任务是精确测量两个关键参数：
介质损耗因数（tanδ）：表征绝缘材料在交变电场中能量损耗程度的无量纲比值，等于有功功率与无功功率之比（tanδ = P/Q）。纯净干燥的绝缘材料tanδ值很小，当绝缘受潮、老化、开裂或含杂质时，tanδ会显著增大，是判断绝缘劣化的灵敏指标。
电容量（Cx）：反映绝缘设备的整体结构状态。受潮后电容值通常增大，老化干枯则减小；对电容型设备（如CVT、套管），电容量的显著变化可能意味着内部元件击穿、短路或开路。
简单来说，介损仪通过"tanδ"看绝缘材料的质量，通过"Cx"看绝缘结构的状态。
工作原理
现代介损仪主要采用矢量运算法：仪器内部高精度信号源产生正弦波测试电压，施加于被试品和标准电容器，通过同步采集两路电流信号，运用数字信号处理（DSP）及离散快速傅里叶变换（FFT）技术计算幅值与相位差，从而得出电容值（Cx）和介质损耗角正切（tanδ）。
为应对变电站等现场的强电磁干扰，仪器普遍采用变频抗干扰技术——输出45Hz/55Hz（或40~70Hz）的异频正弦波，自动滤除50Hz工频干扰，确保在强电场环境下也能获得准确数据。
关键技术参数
表格
下载为表格
导出为图片
参数 典型范围
输出电压 0.5kV ~ 10kV，多档可调
输出功率 0.6kVA ~ 1.5kVA
tanδ测量范围 0.1% ~ 50%
tanδ准确度 ±(读数×1%+0.04%)
电容量范围 3pF ~ 60000pF（内接），≤10μF（外接）
电容量准确度 ±(读数×1%+5pF)
分辨率 tanδ: 0.01%，Cx: 1pF
供电电源 AC 220V±10%，50Hz±1Hz
工作温度 -15℃ ~ 50℃
相对湿度 ＜90%
重量 约18kg ~ 30kg
测试模式
介损仪支持多种接线方式，以适应不同接地情况的设备：
正接法：适用于对地绝缘的试品（如实验室中的标准电容器、绝缘材料样品）
反接法：适用于一端直接接地的试品（如现场运行中的变压器、互感器等）
外接法：外接标准电容器和调压器，用于大容量试品或特殊测试需求
CVT自激法：专用于电容式电压互感器，一次接线即可同时测量C1、C2的电容和tanδ，无需外置高压源
反接线低压屏蔽：在CVT母线接地情况下，可对C11进行不拆线10kV反接线介损测量
安全保护机制
接地检测：未可靠接地时锁死升压，防止触电
过流/短路保护：试品击穿或短路时自动切断高压
过压保护：防止输出电压超出设定值
触电保护：操作人员意外触电时立即切断高压
防"容升"效应：自动跟踪输出电压，避免电容性负载电压升高
典型应用场景
电力变压器：测量绕组间、绕组对地的介损和电容，评估变压器油及整体绝缘状况
电容式电压互感器（CVT）：自激法一次测量C1、C2的tanδ和电容量，并可测试变比
高压套管：测量芯棒对末屏的介损，判断是否受潮或老化
电流/电压互感器：电容型CT测量一次对末屏的介损
电力电缆：测量芯线对屏蔽层的介损，评估绝缘老化
绝缘油：配合专用油杯测量油的介质损耗因数，判断油质劣化程度
发电机：测量定子绕组绝缘损耗
避雷器：测量绝缘电阻和微弱电流下的介损
核心价值
介损仪的意义远不止于测量读数，其更深层的价值在于：
预防性试验：定期测试并建立数据档案，纵向比较tanδ和Cx的变化趋势，即使数值未超标，增长趋势明显也能提前预警
故障诊断：对疑似故障设备提供精准定量分析，判断绝缘劣化原因和严重程度
状态检修：从"定期检修"向"状态检修"转变，科学评估绝缘老化速度，预测剩余寿命
质量验收：新设备入库、安装后的交接试验，确保投运状态良好
执行标准
GB/T 20833.3-2018：介质损耗因数测量标准
GB/T 5654-2007：液体绝缘材料工频相对介电常数、介质损耗因数和体积电阻率的测量
GB/T 31838系列：固体绝缘材料介电和电阻特性测试
DL/T 962-2005：高压介质损耗测试仪技术条件
