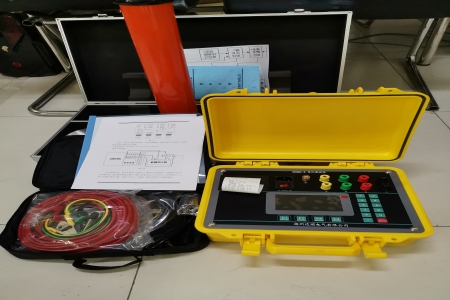

绝缘电阻测试仪
绝缘电阻测试仪（又称兆欧表、摇表、高阻表）是一种用于检测电气设备绝缘性能的专业仪器，广泛应用于电力、工业、电子制造和科研等领域。
工作原理
基于欧姆定律（R = V / I），通过向被测物体施加一个已知的直流高压，测量由此产生的微弱泄漏电流，从而计算出绝缘电阻值。
核心结构
高压发生器：产生测试所需的直流高压（传统摇表为手摇发电机，现代数字式为直流电压变换器）
测量电路：检测微弱泄漏电流并计算电阻值
显示装置：指针式或数字LCD显示
接线端子：L（线路端）、E（接地端）、G（屏蔽端）
主要类型
表格
下载为表格
导出为图片
类型 特点
传统指针式摇表 手摇发电机供电，结构简单，无需电池
数字兆欧表 内置电池/适配器，LCD显示，功能丰富，可存储数据
高压绝缘测试仪 测试电压可达5kV~15kV，适用于大型电力设备
关键技术参数
测试电压等级：常见有50V、100V、250V、500V、1000V、2500V、5kV、10kV、15kV等多档可选
测量范围：一般从0.01MΩ到数百GΩ甚至TΩ级别
短路电流：≥2~8mA，短路电流越大，对容性负载充电越快，读数越稳定
安全等级：CAT III 1000V / CAT IV 600V等
自动计算功能：极化指数（PI）、介质吸收比（DAR）、介质放电速率（DD）
测试电压选型参考
根据国标GB50150的规定，测试电压应与被测设备的工作电压匹配：
表格
下载为表格
导出为图片
设备工作电压 推荐测试电压
U < 100V 100V~250V
100V ≤ U < 500V 500V
500V ≤ U < 3kV 1000V
3kV ≤ U ≤ 10kV 2500V
U > 10kV 5kV及以上
接线方法
L端（线路端）：接被测物与大地绝缘的导电部分（如绕组、导体）
E端（接地端）：接被测物外壳或接地部分
G端（屏蔽端）：接保护遮蔽部分，消除表面泄漏电流引起的误差
例如测量三相马达绝缘时：一根表笔接马达绕组，另一根接马达机壳。
读数说明
测试开始后，读数通常会逐渐上升并趋于稳定，这是因为绝缘体存在三种电流效应：
电容电流：初始阶段对绝缘体"电容"充电，持续几秒~十几秒后趋于零
吸收电流：绝缘材料分子重新排列吸收电能，一般持续1分钟或更久
泄漏电流：真正的绝缘泄漏，是判断绝缘好坏的关键
一般需等待1分钟左右的读数才较为准确。
常见品牌与型号
表格
下载为表格
导出为图片
品牌 代表型号 测试电压 测量范围
Fluke（福禄克） 1508 50~1000V 0.01MΩ~10GΩ
Fluke 1535/1537 250~2500V 最高500GΩ
Fluke 1555 最高10kV 最高2TΩ
Megger S1-568/1068/1568 5kV/10kV/15kV 最高35TΩ
使用注意事项
严禁带电测试，测试前必须确认被测设备已断电并放电
测试完毕后仪器会自动放电，但仍需等待放电完成再触碰被测物
长期存放后使用前应检查电池电量
潮湿环境下注意G端屏蔽线的使用，以消除表面泄漏误差
读数跳动属正常现象，等待稳定后再记录
