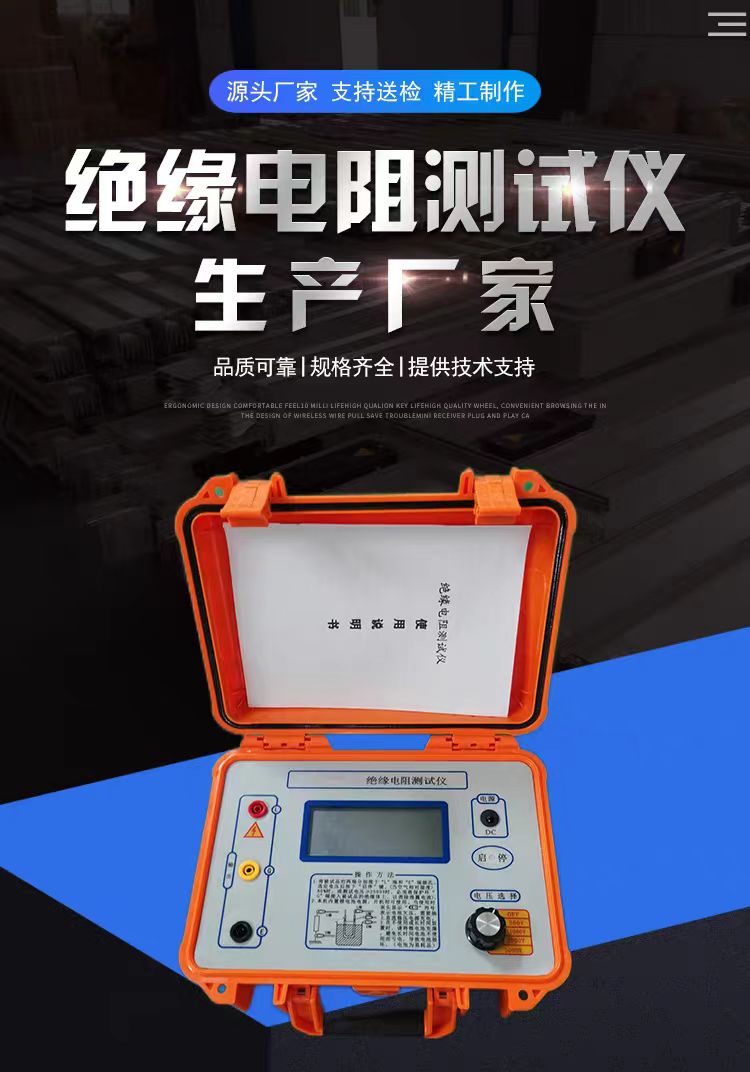

绝缘电阻测试仪
绝缘电阻测试仪，常被称为数字兆欧表、绝缘表或摇表，是一种用于检测电力设备、电气线路及元器件绝缘性能的专业仪器。它通过向被测物施加一个较高的直流测试电压，测量其微小的泄漏电流，并依据欧姆定律自动计算出绝缘电阻值，是保障电气系统安全运行的关键工具。
绝缘电阻测试仪的核心原理是基于欧姆定律（R = V / I）。
施加高压：仪器内部产生一个恒定的直流高压（如500V、1000V、2500V等），施加在被测设备的导体与地（或外壳）之间。
测量电流：测量流过绝缘材料的总电流。这个电流主要由三部分组成：
电容电流：在测试瞬间对绝缘体分布电容充电产生的电流，衰减极快。
吸收电流：由绝缘材料内部的极化过程产生，随时间缓慢衰减。
泄漏电流：真正反映绝缘材料内部杂质、受潮或老化等缺陷的传导电流，是评估绝缘质量的关键。
计算电阻：仪器根据施加的电压和测得的稳定泄漏电流，自动计算并显示绝缘电阻值（通常以MΩ或GΩ为单位）。
现代数字绝缘电阻测试仪功能丰富，远不止测量单一电阻值：
多档测试电压：提供从50V到15kV不等的多档直流测试电压，以适应不同电压等级设备的测试需求。
自动计算诊断指标：
吸收比 (DAR)：60秒时的绝缘电阻值与15秒时的比值，用于判断绝缘是否受潮。
极化指数 (PI)：10分钟时的绝缘电阻值与1分钟时的比值，是评估大型电机、变压器等大容量设备绝缘老化或受潮状况的更可靠指标。
介质放电速率 (DD)：帮助发现难以察觉的绝缘问题，如分层、开裂等。
高短路电流：通常为3mA至10mA，能为大容量被测设备（如长电缆、大型变压器）快速充电，缩短测试等待时间，使读数更快稳定。
安全功能：
自动放电：测试结束后，自动释放被测设备上的残留高压，保护操作人员安全。
带电检测：在启动高压前，自动检测被测回路是否存在危险电压，若检测到则禁止测试，防止误操作。
高压提示：在输出高压时，通过声音和灯光进行明确警示。
数据存储与连接：支持存储多组测试数据，并可通过USB或蓝牙导出，便于生成报告。
📈 选型指南
选择合适的绝缘电阻测试仪，需综合考虑以下关键因素：
表格
下载为表格
导出为图片
考量维度 关键参数/功能 选型建议
测试电压 输出电压等级 必须匹配被测设备的额定电压。例如，低压设备选500V/1000V档，中压设备选2500V/5000V档，高压设备则需10kV及以上。
测量范围 最大绝缘电阻值 根据设备类型选择。普通电器选10GΩ量程即可，大型电机、长电缆或高压设备应选择100GΩ、500GΩ甚至TΩ级别。
诊断功能 PI, DAR, DD等 若需评估大型旋转电机、发电机、变压器等设备的绝缘老化或受潮趋势，极化指数(PI)功能是必备的。
安全等级 CAT评级 确保仪器具备足够的安全等级（如CAT IV 600V），以应对现场可能出现的瞬态过电压，保障人身安全。
应用场景 便携性、抗干扰 野外或狭窄空间作业，优先选择手持式、电池供电、抗干扰能力强的型号。
使用注意事项
安全是绝缘测试的首要前提，务必严格遵守操作规程：
彻底断电：测量前，必须将被测设备从所有电源上完全断开，并对地短路放电，严禁带电操作。
正确接线：
L端 (Line)：接被测设备的导体部分。
E端 (Earth)：接被测设备的外壳或接地部分。
G端 (Guard)：接屏蔽环，用于消除表面泄漏电流对测量结果的影响，在测量电缆或潮湿环境下的绝缘时尤为重要。
等待稳定：对于大容量设备，由于存在吸收和极化过程，绝缘电阻读数会随时间逐渐上升。需等待足够时间（如1分钟或10分钟）或直至读数稳定后再记录，或让仪器自动计算PI/DAR值。
测试后放电：测试完成后，切勿立即用手触碰测试线或被测设备。应等待仪器自动放电完毕，或手动使用放电棒对被测设备进行充分放电。
环境记录：绝缘电阻值受温度和湿度影响显著，测试时应记录环境条件，以便对结果进行分析和比较。 常见误区澄清
误区：可以用万用表的电阻档代替绝缘电阻测试仪吗？
绝对不行。 万用表电阻档的输出电压通常只有几伏到十几伏，无法模拟设备在几百、几千伏高压下的真实工况。许多在低压下看似正常的绝缘缺陷（如微裂纹、受潮），在高压下才会暴露并导致击穿。此外，万用表的电阻量程（通常最大20MΩ）也远不足以测量合格的电气绝缘（通常在百兆欧以上）。
误区：绝缘测试的高压会损坏设备吗？
不会。 绝缘电阻测试属于无损检测。其测试电压低于设备的耐压试验电压，且输出电流为微安/纳安级，能量极小，不会对健康的绝缘造成任何损伤。它的目的恰恰是在设备投入运行前，提前发现潜在的绝缘隐患，避免运行中发生更严重的短路、起火或击穿事故。
