变压器变比测试仪
变压器变比测试仪（又称变比组别测试仪，英文 Transformer Turn Ratio Tester）是一种用于精确测量电力变压器电压比（匝数比）、接线组别、极性等关键参数的专用检测仪器，是变压器出厂检验、交接验收和预防性试验中的核心设备。
工作原理
仪器内部通过数字合成技术产生稳定的三相（或单相）测试电源，施加到变压器高压侧绕组上，同时在高压侧和低压侧同步采样电压信号，通过比较计算得出：
变比：高压绕组与低压绕组的电压比值（K = U₁/U₂），反映绕组匝数是否正确
接线组别：高低压绕组之间的相位关系，用时钟表示法标识（如 Yyn0、Dyn11 等）
变比误差：实测变比与铭牌额定变比的偏差百分比
现代仪器采用低电压小电流测试方式，对变压器无损伤，测试安全可靠。
主要技术参数
表格
下载为表格
导出为图片
项目 参数
变比测量范围 0.9～10000
变比分辨率 0.0001
变比测量精度 0.1%～0.5%（不同量程段）
组别检测范围 0～11点（对应1～12组）
相角分辨率 0.01°
相角测量精度 0.1°
工作电源 AC 220V±10% 50Hz，或内置锂电池
工作温度 -5℃～50℃
环境湿度 ≤85%RH
数据存储 20～1000组，支持掉电保护
通讯接口 USB、RS232，部分支持蓝牙
核心功能特点
全自动测试：一次接线即可自动完成三相变比、组别、误差、分接位置等参数的测量，无需人工计算
盲测功能：无需预知变压器接线方式和组别，仪器自动识别，甚至可对无铭牌变压器进行变比和组号测量
真正三相测试：内部数字合成三相标准正弦波信号源（失真度＜0.1%、对称度优于0.05%），测试结果等效性好，不会出现组别误判
六角矢量图显示：结果以数字和六角矢量图直观显示，方便判断连接组别情况
分接测试：能快速测量各分接开关位置的变比及误差，额定变比只需输入一次即可自动计算各档位偏差
相角测量：可准确测量高低压侧之间的相位角（0°～360°），支持非整点变压器的变比和角度测量
多重保护：具备高低压反接保护、输出短路保护、过流过压保护
数据管理：内置热敏打印机，支持U盘导出、蓝牙传输及上位机软件管理
产品形态
表格
下载为表格
导出为图片
类型 特点 适用场景

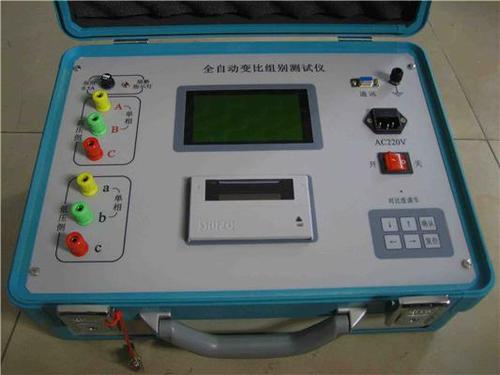

台式型 功能全面，大屏幕显示，约5～10kg 实验室检测、变压器厂出厂检验

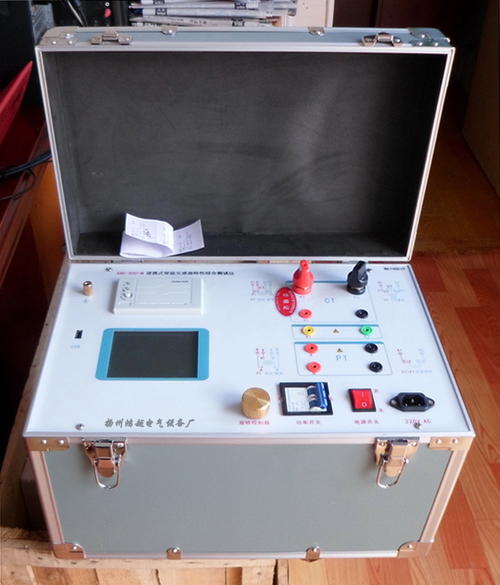

便携式 交直流两用，内置锂电池，约2～5kg 变电站现场交接试验、预防性试验
手持式 轻便小巧（约1.3～2kg），一次充电可连续测试100台以上 现场巡检、空间受限场合
典型应用场景
出厂检验：确保新变压器变比和组别符合设计要求
交接验收：投运前验证变比和组别是否与系统要求匹配
预防性试验：定期检查运行中变压器绕组是否发生变形、匝间短路等故障
分接开关检测：测量有载/无载调压变压器每个分接位置的变比，验证开关动作是否到位、接触是否良好
并联运行校验：确认多台变压器组别一致，防止并联运行时产生环流导致短路事故
故障诊断：当怀疑变压器存在绕组缺陷时进行专项检测
结果判定标准
根据 GB 1094 及相关标准：
额定分接：电压比允许偏差为 ±0.5%
35kV以下且变比小于3的变压器：允许偏差为 ±1%
其他分接：允许偏差在变压器阻抗值（%）的1/10以内，但不得超过±1%
三相变压器接线组别或单相变压器极性必须与铭牌及出线端子标号相符
各分接的电压比顺序应与铭牌标注一致
执行标准
表格
下载为表格
导出为图片
标准编号 名称
DL/T 963-2005 变压器变比测试仪技术条件
DL/T 911-2004 电力变压器试验导则
GB 1094系列 电力变压器标准
IEC 76-1 / IEC 60044 国际电工委员会相关标准
操作要点
安全第一：严格执行停电、验电、挂接地线流程，确认变压器完全断电且无残余电压
接线正确：高压端子（A、B、C）对应变压器高压侧，低压端子（a、b、c）对应低压侧，严禁接反
参数输入：正确输入额定高压、额定低压、接线组别、分接总数及分接间距
逐档测试：调节分接开关时每档等待数据稳定后再保存，严禁跳档
可靠接地：仪器和被试变压器外壳均应可靠接地
环境要求：温度不低于5℃，湿度不大于85%RH，避免强电磁干扰
主要品牌
表格
下载为表格
导出为图片
类别 品牌 特点
国产 华意电力 BBC-V多功能型，支持Z型绕组、整流变压器及铁路斯科特变压器测试
国产 木森电气 MS-100ES型，真正三相测试，盲测功能突出
国产 扬州国华电气 本地化服务优势
