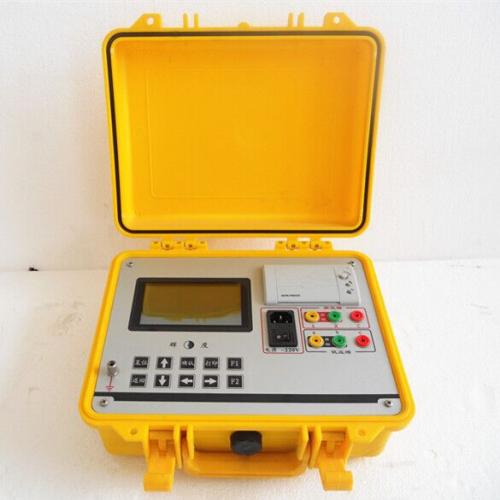

变压器变比测试仪
变压器变比测试仪（又称变比组别测试仪）是电力系统中用于检测变压器性能的核心诊断设备。它主要用于测量变压器的电压比（匝数比）、接线组别及极性，是变压器出厂检验、交接验收以及日常预防性试验中不可或缺的工具。
以下是关于变压器变比测试仪的详细介绍：
一、 核心功能与试验目的
该仪器通过向变压器施加测试信号并采集数据，主要实现以下目的：
检验绕组匝数比：验证变压器各分接位置的变比是否符合设计要求，判断是否存在匝数绕制错误。
检查分接开关状况：通过遍历所有分接档位，发现分接开关触点的烧蚀、接触不良或引线断裂等缺陷。
诊断内部故障：判断变压器是否存在严重的匝间短路（表现为三相变比严重不平衡）。
确认接线组别与极性：验证变压器的连接组别是否与铭牌一致，确保多台变压器能够安全并列运行。
二、 主要技术特点
随着电子技术的发展，现代全自动变比测试仪已全面取代了传统操作繁琐的变比电桥，具备以下优势：
智能化全自动测量：采用单片机或DSP数字信号处理技术，可自动切换量程、自动识别接线组别（支持0-11组盲测），一次接线即可完成三相变比、相角和误差的测试。
抗干扰与高精度：内部采用数字合成三相标准正弦波电源，测试速度快（通常10秒左右），且具备极强的抗现场强电磁干扰能力。
特种变压器测试能力：不仅能测常规三相/单相变压器，还能测量Z型变、整流变压器、斯科特（Scott）变压器以及电压/电流互感器（PT/CT）。
安全与便携：具备高低压反接保护、短路保护等功能；体积小巧，支持交直流两用（内置锂电池），非常适合现场无源环境作业。
三、 核心应用场景
广泛应用于发电厂、供电局、电气实验室及变压器制造厂，针对以下设备进行“体检”：
电力变压器：从配电变压器到1000kV特高压变压器的半成品及成品检测。
互感器：电压互感器（PT）和电流互感器（CT）的变比与极性测试。
特种变压器：电炉变压器、整流变压器、自耦变压器等。
四、 选型与使用注意事项
设备选型：
接线组别判别：务必选择具备“自动识别组别”和“盲测”功能的型号，以应对老旧或非标的进口变压器。
特种算法：若涉及整流变或斯科特变压器，需确认仪器内置了相应的专用测试算法。
抗干扰能力：在GIS或运行母线附近测试时，建议选择支持异频测量（如45Hz/55Hz）的高端型号。
操作规范：
测试前需准确输入变压器的额定高低压、连接组别和分接间距等参数。
切换分接开关前，必须先停止测试并切断信号，严禁带电切换。
数据判定标准：
额定分接位置的变比误差一般要求在 ±0.5% 以内。
其他分接位置的变比误差通常要求在 ±1.0% 以内（或按厂家协议）。
同一分接下，三相变比的不平衡度应小于 0.5%。
